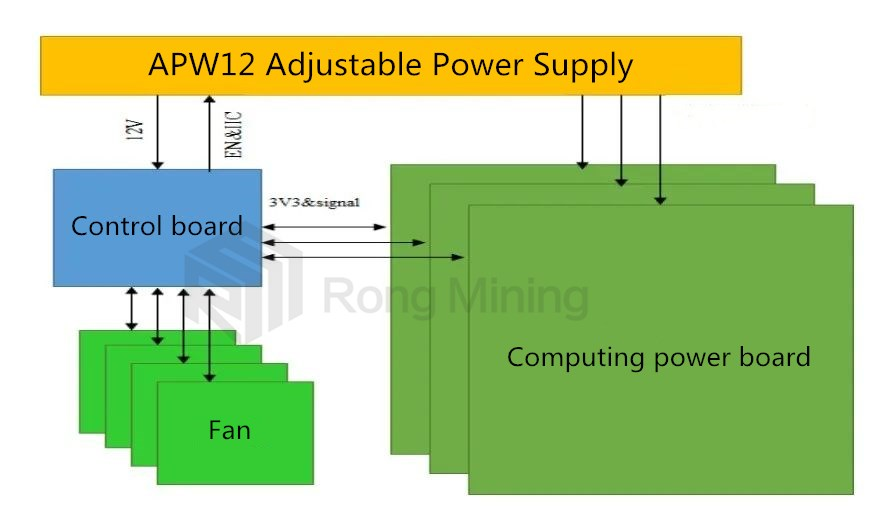

こんにちは、みんな！  私はロングミナーのエンジニアワンです。  まず、Antminer S19 Proの全体的なアーキテクチャを紹介しましょう。  S19 Proは、主に3つのコンピューティングボード、1つの制御ボード、APW12電源、4つの冷却ファンで構成されています。

次に、S19 Proの内部コンピューティングボードの作業構造を見てみましょう

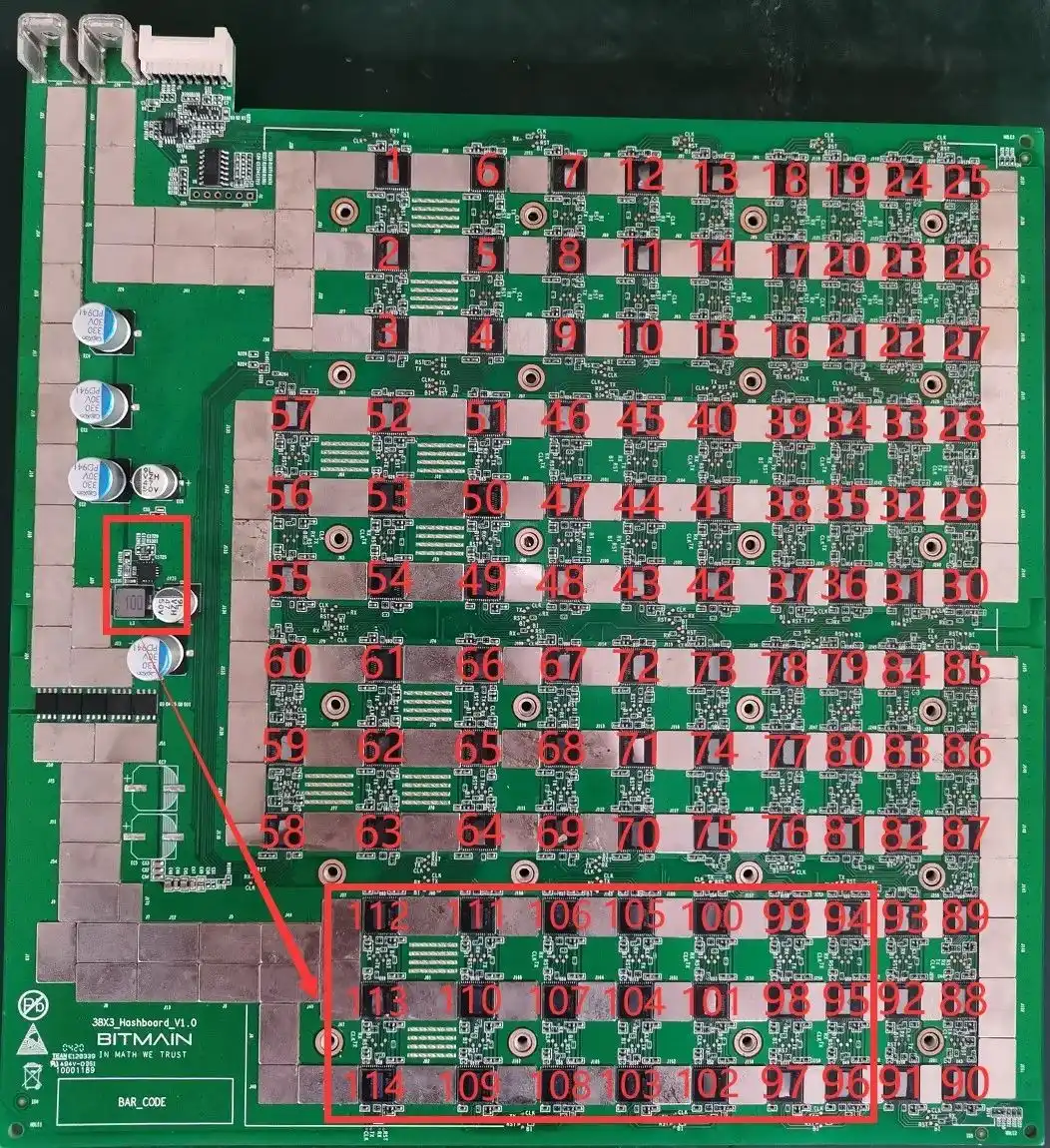

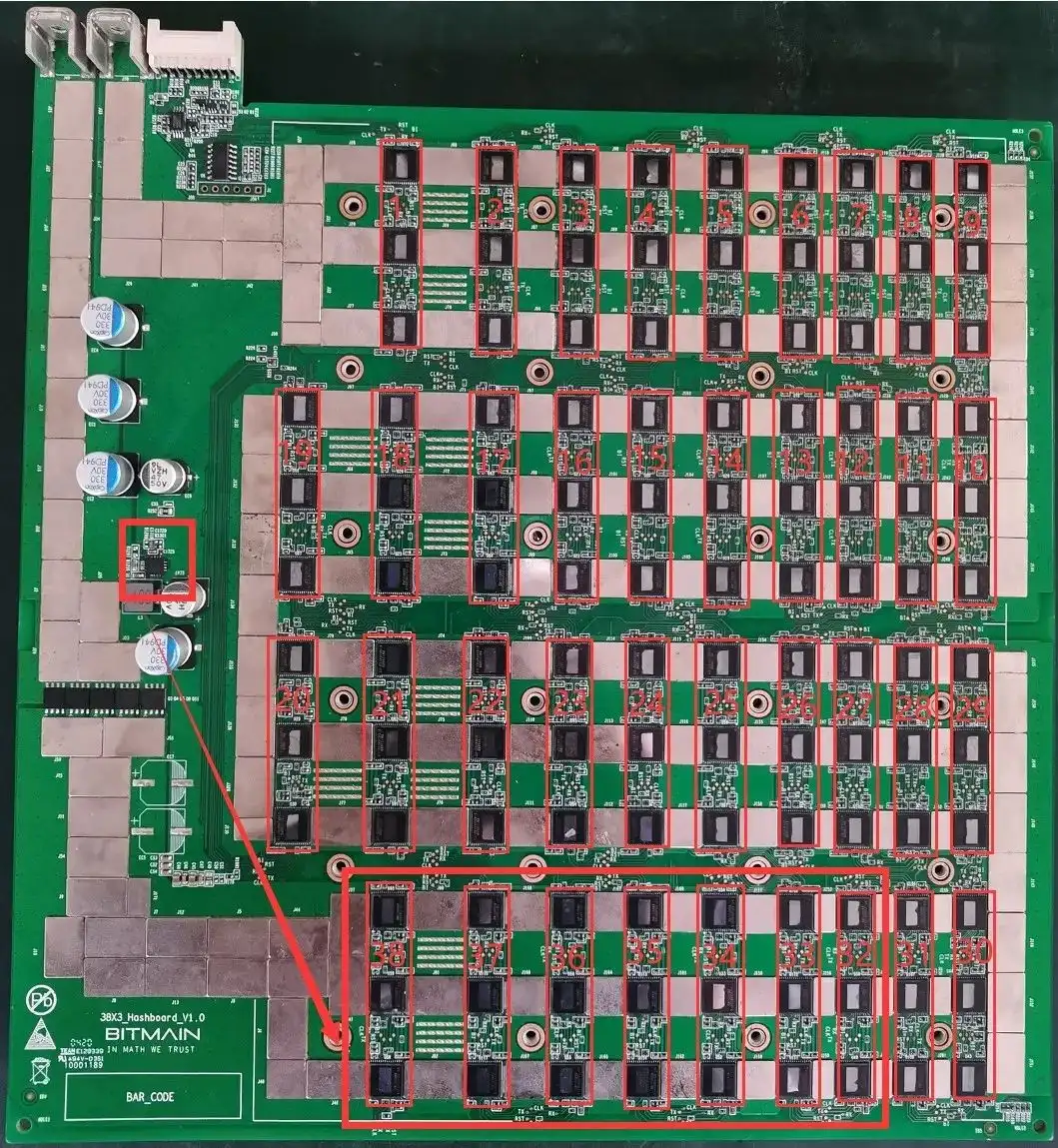

1. Antminer S19 Proコンピューティングボードは、38のグループ（ドメイン）に分割された114のチップで構成され、それぞれ3つのICで構成されています。  S19 Proチップの動作電圧は0.32Vです。  38番目、37、36、35、35、34、33、32番目のグループ（合計7つのグループ）は、ブースト回路Q9から1.8VからLDOへの出力20V出力で駆動され、31〜1番目のグループはLDOを介してVDD 12.6Vを搭載しています。  各後方ドメインで電圧は0.32V減少します。

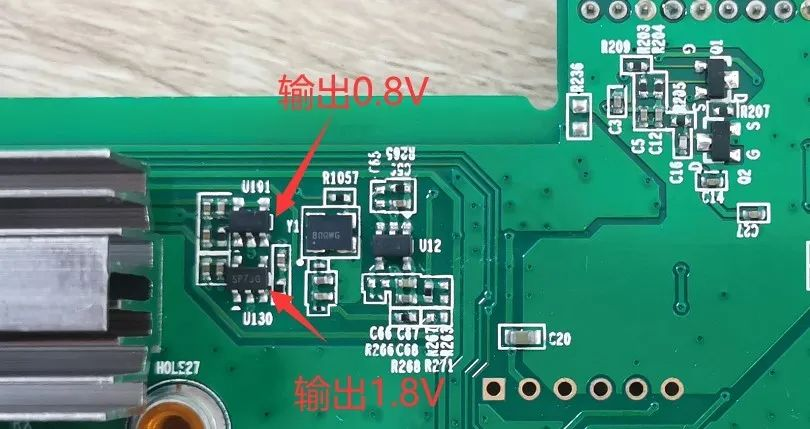

2。すべての0.8Vは、次の図に示すように、LDOを介してローカル1.8V出力によって提供されます。

実際、テスト後、Antminer S19 Proは、公式に推奨される環境条件下でエネルギー消費率、安定性、およびその他の動作条件の点で非常にうまく機能します。  コンピューティングボードの誤動作の場合、最も一般的な現象には、報告0、報告数、および低いコンピューティングパワーが含まれます。  これらの状況では、私たちはそれらをこのように処理することができます -

（1）。テストフィクスチャのLCDディスプレイに「ASIC NG：（0）」に表示されると、最初にドメインと20Vブースト回路の総電圧を測定し、次に短絡プローブを使用して、最初のチップと2番目のチップの間のROテストポイントと1V8テストポイントを短絡し、チップ検出プログラムを実行します。  シリアルポートログを見ると、この時点で0チップがまだ見つかった場合、次の状況の1つになります。

a。マルチメーターを使用して、1V8および0V8テストポイントの電圧が1.8Vと0.8Vであるかどうかを測定します。  そうでない場合は、このドメインの1.8Vおよび0.8V LDO回路の異常であるか、このドメインの2つのASICチップが適切にはんだ付けされていない可能性があります。  それらのほとんどは、0.8Vおよび1.8Vパッチフィルターコンデンサの短絡によって引き起こされます（PCBAの前面と背面にあるパッチフィルターコンデンサの抵抗値を測定）。

b。抵抗仮想はんだなど、U2およびU3およびU4の回路が異常かどうかを確認します。

c。マルチメーターでR232またはR233の抵抗を測定して、1オーム以内で読み取りがジャンプしないかどうかを確認します。  そうでない場合は、これら2つの抵抗器を交換してください。

D.最初のチップにはんだ付けされていないピンが適切にはんだ付けされていない場合（メンテナンス中に側面から表示されたときにピンにスズがあることが発見されましたが、チップが取り外されたときにピンがまったくはんだ付けされていないことがわかりました。

（2）。ステップ1で1つのチップを見つけることができる場合、それは最初のチップと前の回路が両方とも良いことを意味します。  同様の方法を使用して、後続のチップをトラブルシューティングします。  たとえば、38番目と39番目のチップの間の1V8テストポイントとROテストポイントの短絡。  ログが38個のチップを見つけることができる場合、最初の38個のチップに問題はありません。  0チップがまだ見つかっている場合、最初に1V8が正常かどうかを確認します。  正常な場合は、38件後のチップに問題があります。  問題のあるチップが見つかるまでバイナリ検索を続けます。  N-1チップとN-1チップの間の1V8とROが短絡する場合、N-1チップの間に問題があると仮定すると、N-1チップが見つかります。  ただし、NthとN+1チップの間の1V8とROが短絡している場合、チップ全体を見つけることができません。

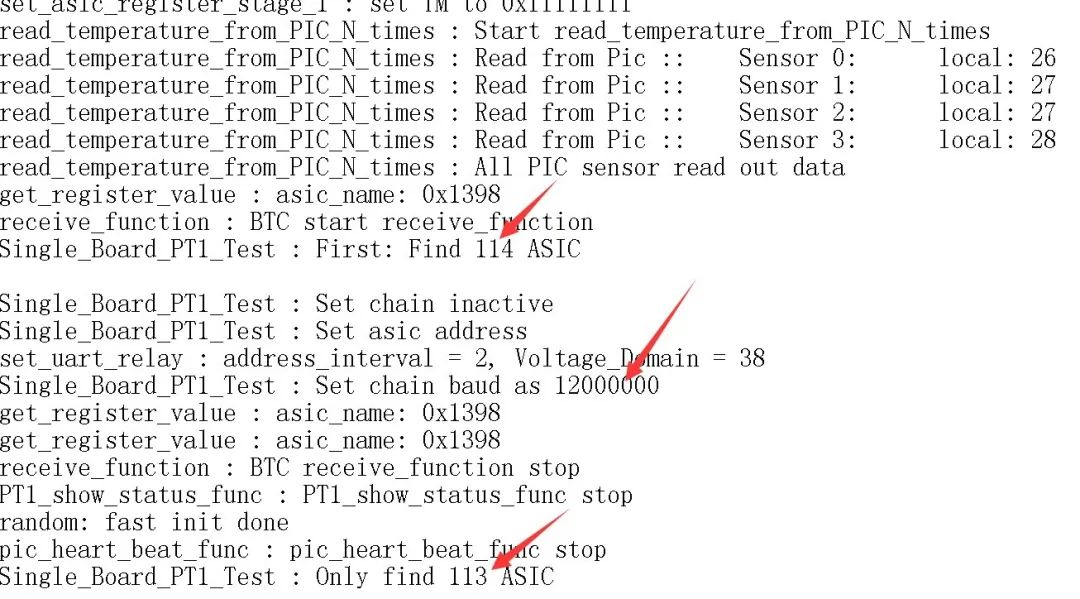

（3）。テストフィクスチャーLCDが「ASIC 113 ：（レポート113）」を表示すると、操作ボードが115200ボーレートで114チップを検出できることを示していますが、12mのボーレートでは113チップのみが見つかり、12mボーレートでは1つのチップが見つかりませんでした。  修復方法：バイナリ法を使用して、短絡プローブを介して38番目と39番目のチップの間の1V8テストポイントとROテストポイントを短絡します。  ログが38のチップを見つけることができる場合、最初の38チップは問題ありません。  47の短絡があり、ログレポート46がある場合、47番目のチップを検出できず、外観検査に問題はありません。  一般的に、47番目のチップを交換するだけで十分です。

（4）。フィクスチャーLCDディスプレイ「ASIC NG：（x、特定のチップの修正レポート）」をテストする場合、2つの状況があります。

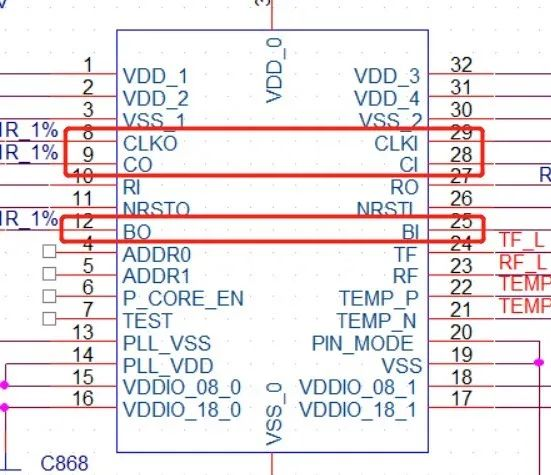

a。最初のシナリオ。  テスト時間は基本的にOKボードのテスト時間と同じです（通常、Xの値はテストされるたびに変更されません）（テスト時間とは、スタートテストボタンを押すことからの時間を指します。  この状況は、XthチップのフロントCLK、CI、およびBO抵抗の異常なはんだ付けによって引き起こされる可能性が最も高いため、これらの6つの抵抗器に集中することが重要です。  低い確率は、x-1、x、x+1チップの次のピンの異常なはんだ付けによるものです。

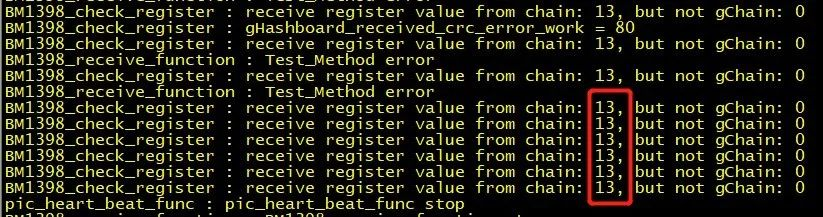

（b）。 2番目のシナリオ。  テスト時間は、OKボードのテスト時間のほぼ2倍の長さです（各テスト中にx値が変化する場合があり、場合によってはx = 0）。  現時点では、ログには通常、次の情報が含まれています（ワイヤーハーネスが接続されているソケットに応じて、赤い数値は必ずしも13ではない場合があります）。  テスト中、異常な位置の前のほぼすべてのドメインのドメイン電圧は0.3V未満であり、リアドメインのドメイン電圧は0.34Vよりもほぼすべて高いと想定されています。  この状況は、チップが適切にはんだ付けされていないことによって引き起こされます。通常は1.8V、0.8V、RXT、CLKは適切にはんだ付けされていません。  ドメイン電圧を直接測定して、問題が発生している場所を特定することをお勧めします。  ステップ1で使用されている1V8およびRO短絡方法は、異常の位置を見つけることもできます。

（c）。現在、メンテナンスエクスペリエンスのほとんどは、チップピンの低い抵抗によって引き起こされる信号間でマイクロショートサーキット（0-レバラル100オーム）を発見しています。  最初にホットエアガンを使用してはんだ付けして、それが問題ないかどうかを確認できます。

（5）。単一のボードのコンピューティングパワーが低い場合、ここにそれを見つけて修復するための便利で迅速な方法があります。つまり、Puttyソフトウェアを介してIPにログインして、このボードの動作電圧と非CEリターンが正常かどうかを観察し、Puttyのログ情報に従って修復します。

特定の操作は次のとおりです。

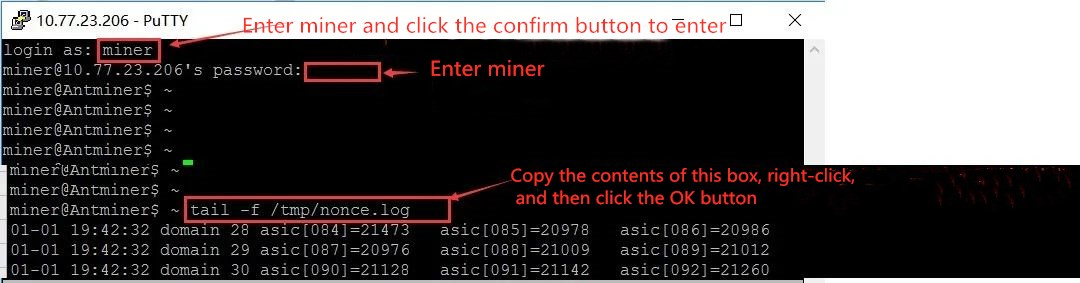

（1）。入力の問題でマシンのIPアドレスを開き、[開く]をクリックします

（2）。ユーザー名、パスワード、およびテストコマンドを入力することにより、NonCe ReturnおよびVoltage Domainのステータスを確認できます。  非CEおよびドメイン電圧に異常な条件がある場合は、印刷された異常なチップに基づいて測定および修復できます。

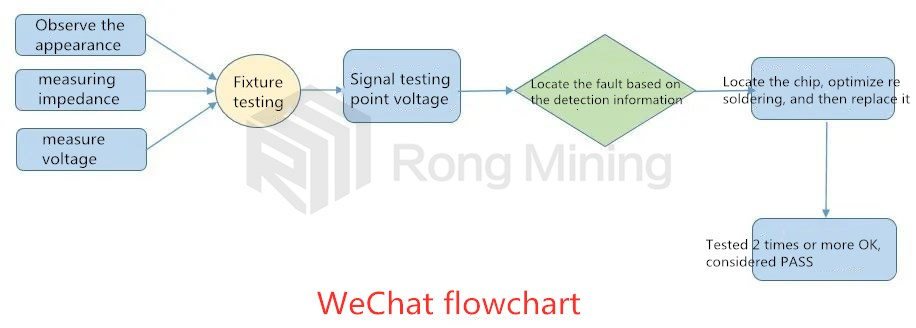

最後に、マイニングマシンを修理する際に全員の考え方に助けを提供したいと考えて、修理プロセスをお勧めします。

上記は、S19マシンのエンジニアの品質分析と処理方法です。  ご質問がある場合は、ご相談ください
